【概要】鏡野町有線テレビではFTTH（光ファイバー）方式により以下３つのサービスを提供します。
　　・告知放送
　　・テレビ（地デジ、BS/CS、自主放送）
　　・インターネット ※ BS/CSを視聴しない契約もあります。

【施工例】局側（上流）から順に説明します。

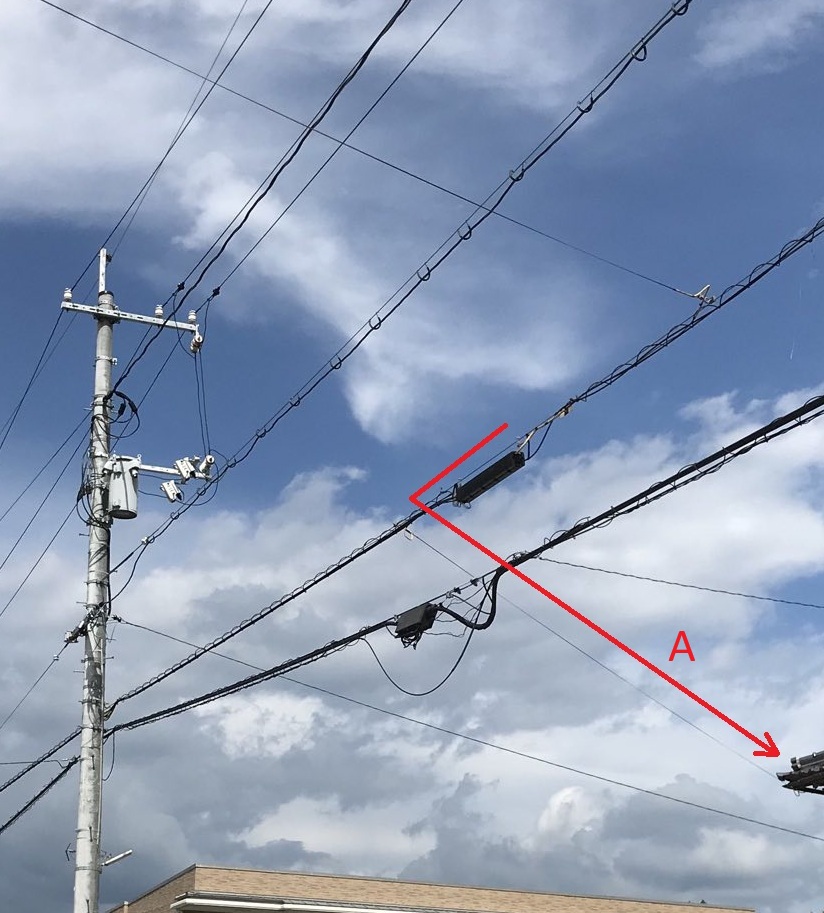

1 .　電柱から光ファイバー引込線（A）を契約者建物へ引き込む（施工：鏡野町指定業者）

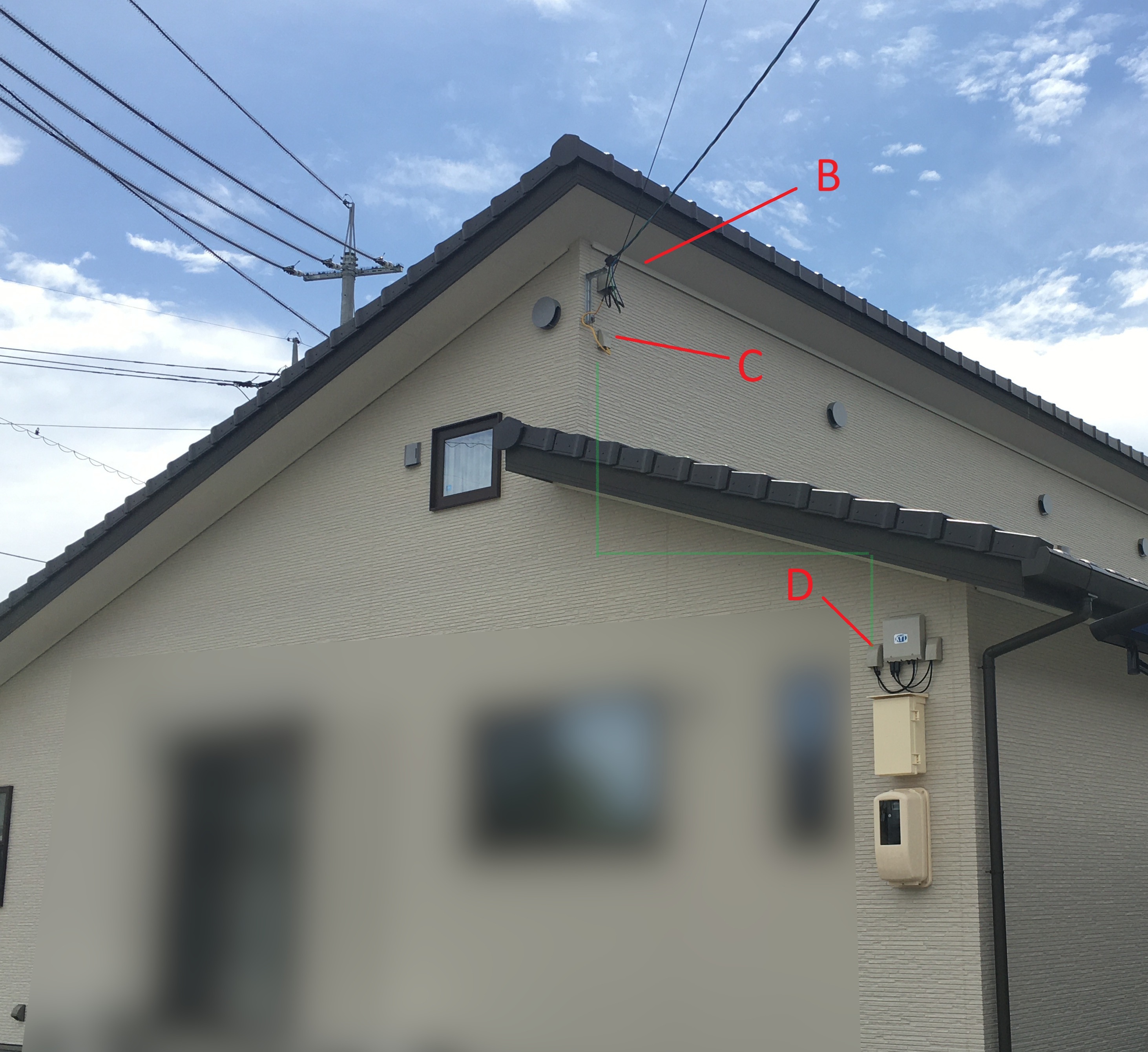

2 . 　第一引き留め点（B）、入線カバー１（C）から隠ぺい配管を経由して、入線カバー２（D）まで通線します。（施工：鏡野町指定業者）
※ 入線カバー、隠ぺい配管がない場合、ステップル等を使用して露出配線します。

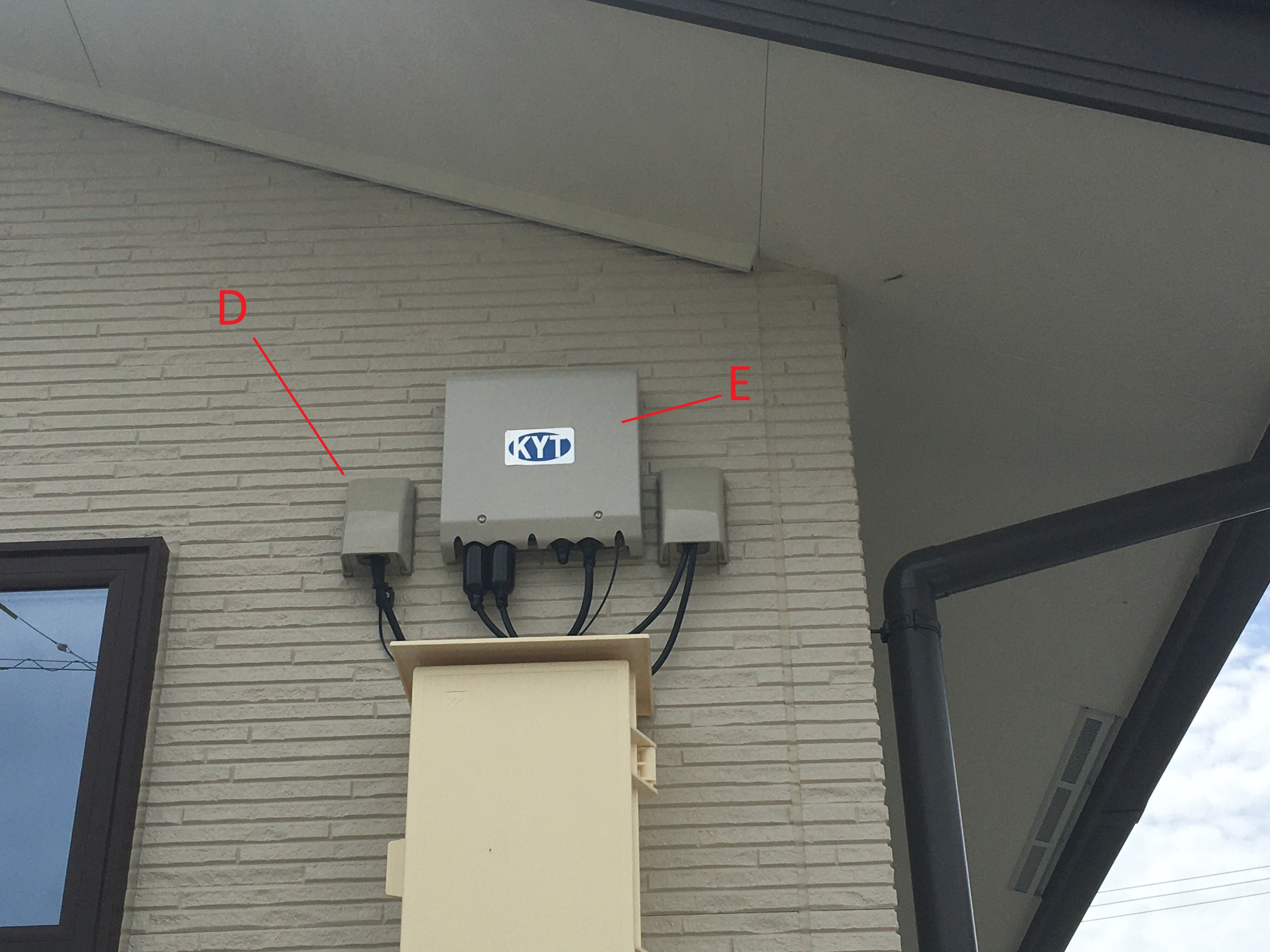

3 . 　成端箱（E）を設置し、入線カバー２（D）から、成端箱（E）へ光ファイバー引込線を接続します（施工：鏡野町指定業者）

4 . 　成端箱（E）から、契約に応じて最大３ケーブルを宅内へ配線します。
・ 告知放送用同軸ケーブル（5CFB）（施工：鏡野町指定業者）
※ 工務店様は配管のみご用意ください。
・ テレビ用同軸ケーブル（S-5CFB）　（施工：工務店様）
※ 成端箱側のF型接栓（端子）にはアクセスピンが必要です。
　原則、鏡野町指定業者が接栓を施工します。
　工務店様は同軸ケーブル（S-5CFB）のみご用意ください。
・ インターネット用LANケーブル（CAT5e 以上のUTPまたはSTP）
　（施工：工務店様または鏡野町指定業者）
※ LANケーブル（成端箱側）の先端（端子）は RJ45（8P8C）です。

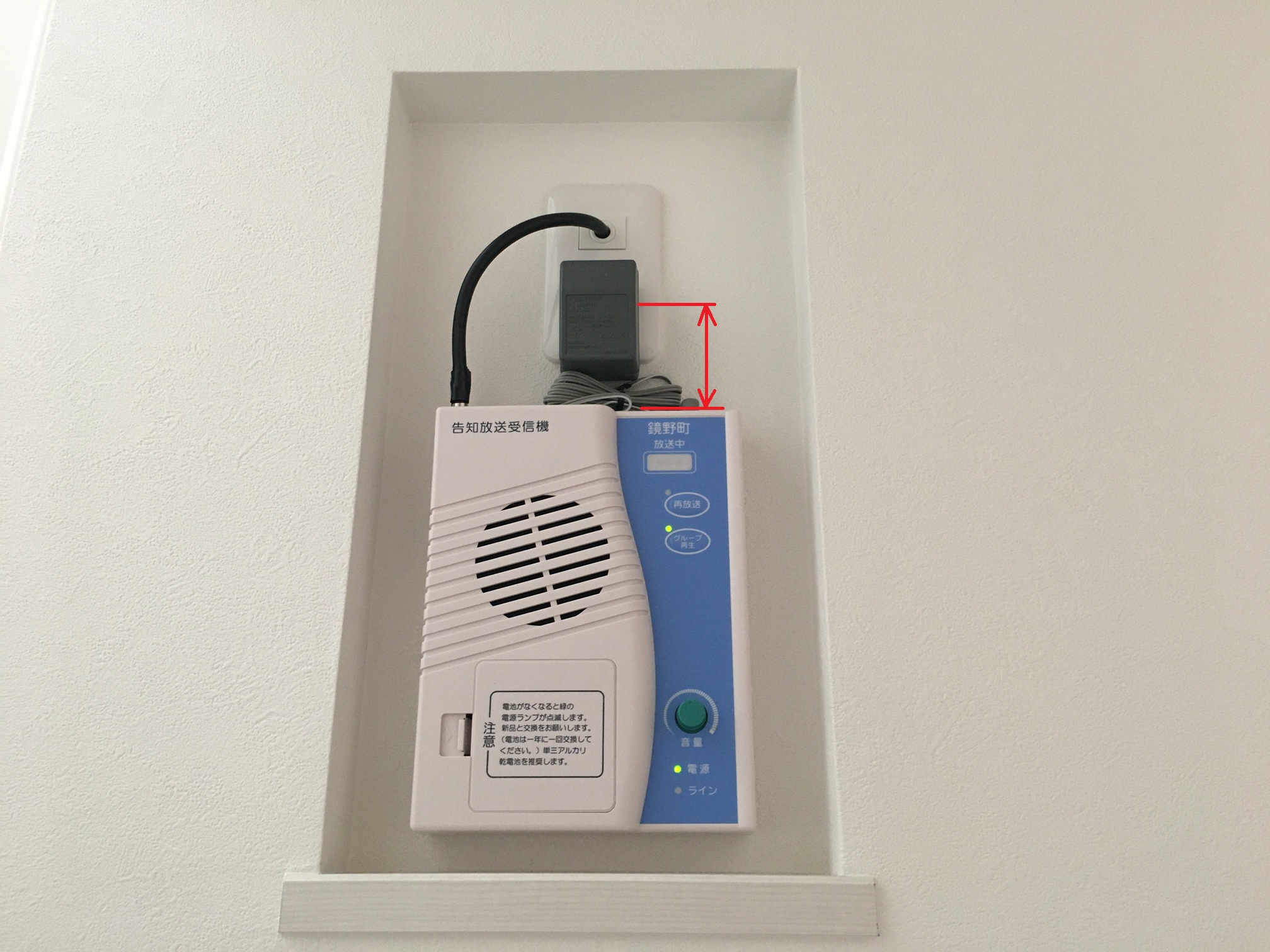

5 . 　告知放送受信機の設置（例）
・告知放送受信機本体はタッピングトラス２か所で壁掛け固定、または非固定で平面置き
　（施工：鏡野町指定業者）
※ 壁面が石膏ボードの場合”裏打ちあり”を推奨します。
　（告知放送受信機本体 230H×170W×50D , 750g）
・告知放送受信機用同軸ケーブル（5CFB／プッシュ式プラグ型接栓）
　（施工：鏡野町指定業者）
※ 外壁の成端箱から隠ぺい配管をご用意ください。
　配管がない場合、鏡野町指定業者による壁貫通、露出配線工事になります。
・告知放送受信機用ACアダプター（設置：鏡野町指定業者）
※ 電源工事はおこないません。一般的な２極１００Vコンセントを1口ご用意ください。
※ コンセントプラグの下（または上）に、ACアダプターの大きさ分の7cm程度の空間が必要です。

6 . 　宅内LAN配線（例）

6-1．　鏡野町有線テレビのテレビサービスの契約がある場合

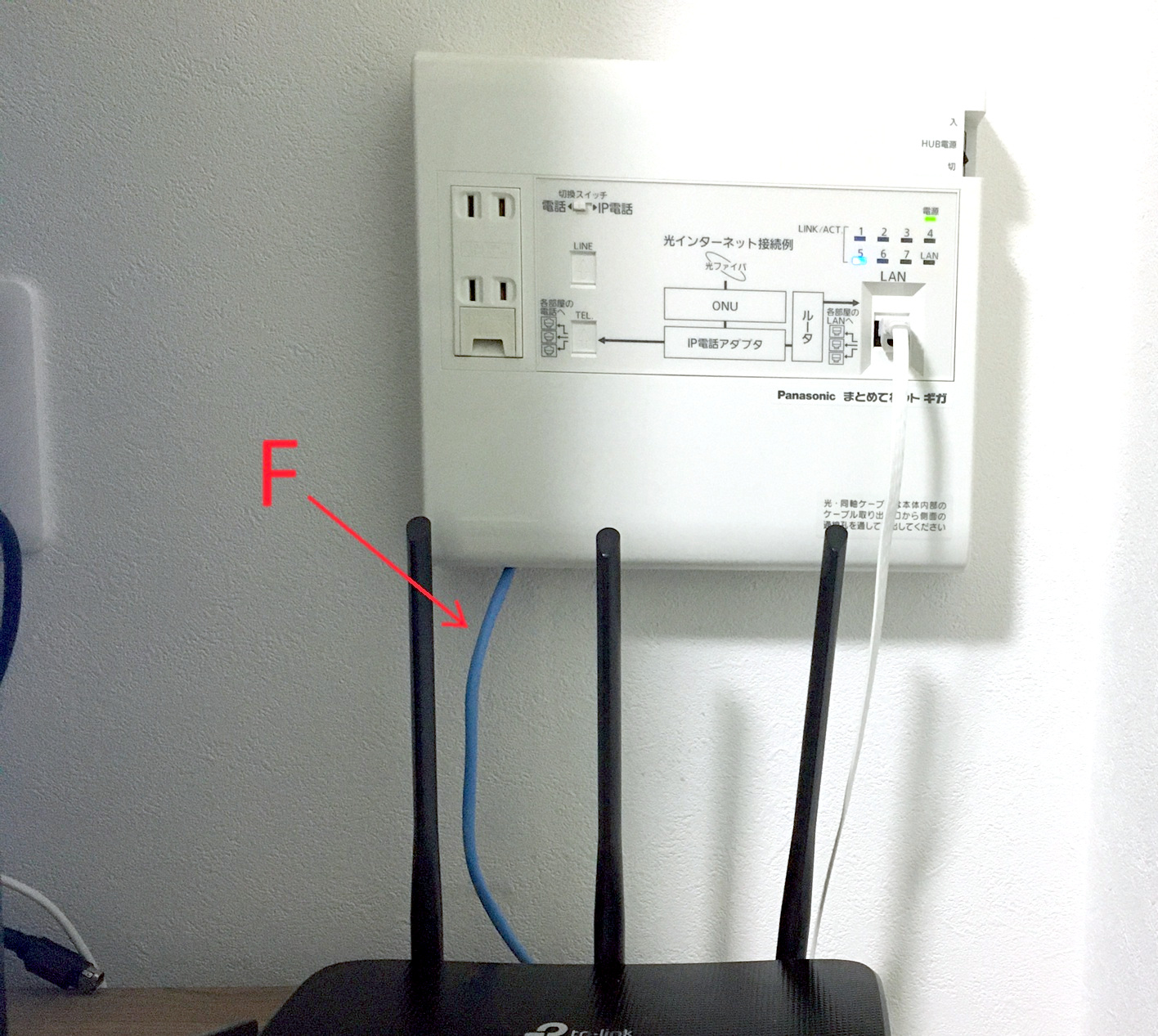

成端箱（E）から宅内へ配線したLANケーブル（F）は、ルーターの、インターネット／WANポートに接続します。（作業：契約者様／施主様）
※ ルーターの、インターネット／WANポートに、鏡野町有線テレビから送付した「基本設定内容通知書」に記載した固定IPアドレス（およびサブネットマスク、デフォルトゲートウェイ、DNSサーバー１，２）を設定する必要があります。（作業：契約者様／施主様）

6-2．鏡野町有線テレビのテレビサービス契約がない（テレビをアンテナで視聴している）場合

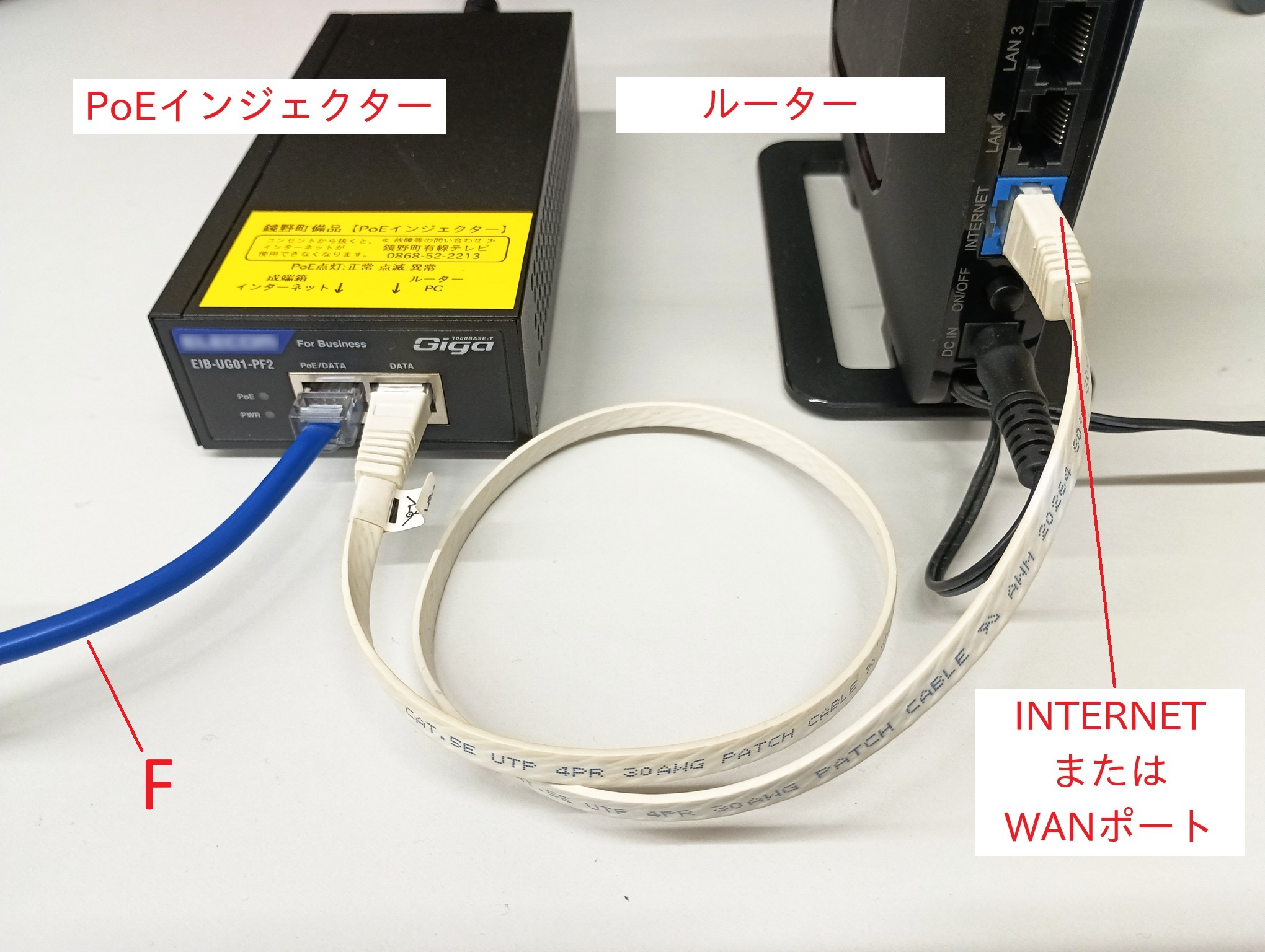

※ PoEインジェクターがインターネット／WAN側のLANケーブル（F）とルーターの間に入ります。（設置：鏡野町指定業者）
※ ルーターの、インターネット／WANポートに、鏡野町有線テレビから送付した「基本設定内容通知書」に記載した固定IPアドレス（およびサブネットマスク、デフォルトゲートウェイ、DNSサーバー１，２）を設定する必要があります。（作業：契約者様／施主様）
